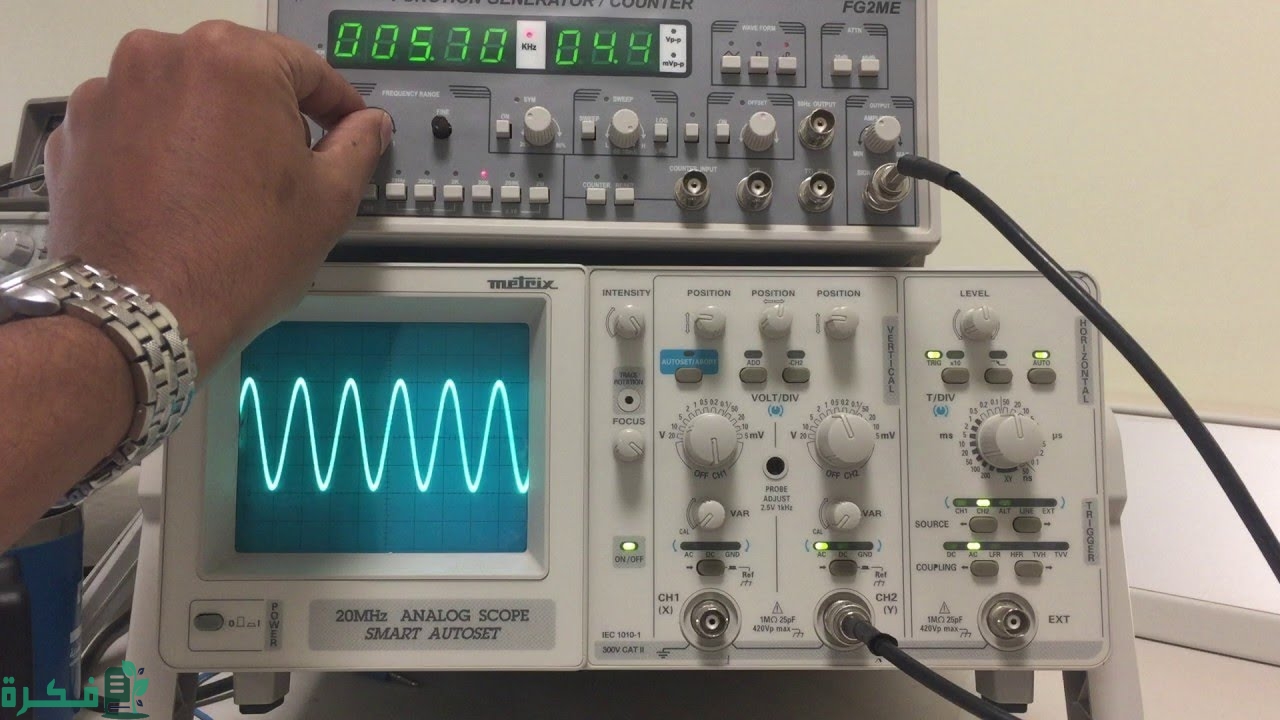

مبدأ عمل جهاز الأوسيلوسكوب

مبدأ عمل جهاز الأوسيلوسكوب مهم جدًا حيث يعتبر من الأجهزة التي تستخدم بكثرة في المعامل لدراسة أشكال الموجات للتيارات، كما يهتم بقياس تردد هذه الموجات وقيمتها وكذلك قدرتها، تابع المزيد عبر موقع فكرة.

مبدأ عمل جهاز الأوسيلوسكوب

هذا الجهاز متخصص في رسم ذبذبات الموجه بشكل مباشر، كما يتم استعماله على شبكة ثانية الأبعاد حيث يهتم بمراقبة الجهد المتغير للموجه، ويتم استخدامه في العديد من المعامل الهندسية والعلمية، حيث يهتم بمجالات مختلفة مثل الاتصالات اللاسلكية والسلكية وكذلك الطب.

أنواع جهاز الأوسيلوسكوب

يوجد أنواع مختلفة لأجهزة قياس الذبذبات كما يلي:

• راسم الذبذبات المحمولة Oscilloscope Portable
  • هذا الجهاز يسهل نقله نظرًا لصغر حجمه.
  • يوجد به غلاف متين للحماية.
  • كما أنه يستعمل فيي التطبيقات الميدانية.
  • متخصص أيضًا في اكتشاف الأخطاء.
• راسم الذبذبات الرقمي Digital Oscilloscope
  • يعتبر هذا النوع من الأنواع الشائعة في رسم الذبذبات.
  • يتم استعماله بواسطة دائرة محول رقمي تناظري.
  • يمتاز بدقة بياناته وكذلك سرعته.
  • كما يحتوي على وحدة تحكم دقيقة.
• راسم المنفذ USB Oscilloscope
  • يشبه في عمله راسم الذبذبات الرقمي.
  • ولكنه لا يوجد به شاشة.
  • لهذا فإن المستخدم يستعمل برنامج مناسب لجهاز الكمبيوتر وذلك لعرض الإشارة.
• راسم الذبذبات التناظرية Oscilloscope Analog
  • هي أبسط أنواع راسمات الذبذبات.
  • مزودة بشاشة عرض لعرض الإشارة.

قياسات جهاز الأوسيلوسكوب

يتم استعمال هذا الجهاز في العديد من القياسات المختلفة كما يلي:

• قياس تحول المرحلة.
• قياس الجهد.
• عرض النبض.
• قياس الوقت.
• قياس التردد.
• قياس وقت الصعود.

تطبيقات جهاز الأوسيلوسكوب

يدخل هذا الجهاز في العديد من التطبيقات المختلفة كما يلي:

• قياس انعكاس المجال الزمني:
  • يستعمل لقياس قيم الممانعة.
  • وكذلك يهتم بقياس التغيرات مثل الأعطال.
• تحليل الطاقة:
  • يستخدم الجهاز لبيان الخصائص التشغيلية للدوائر، وكذلك أجهزة تحليل الطاقة.
  • كما يتم استعمال برنامج خاص لكي تتم عملية تحليل البيانات بسهولة.
• اختبار جهاز تخزين البيانات
  • يعمل الجهاز على اختبار أقراص DVD وكذلك الأقراص المضغوطة وذلك من خلال معرفة أداء القرص، ووظائف التسجيل البصري، وكذلك ضوضاء الوسائط.
• تحليل الارتعاش
  • يستخدم الجهاز هنا لمعرفة مدى اهتزاز الإشارة نظرًا لتمتعه بإشارات سريعة جدًا.
  • كما أنه يساعد على وصف مدى تدفق البيانات من وقت لآخر.
• تحليل البيانات التسلسلية
  • بسبب انتقال إشارات البيانات الرقمية إلى تنسيقات البيانات التسلسلية المتزايدة.
  • يقوم راسم الذبذبات ببيان تنسيقات البيانات مثل USB, Ethernet, Bluetooth.

تكوين واجهة الأوسيليسكوب

يوجد ستة أقسام لوجهة الأوسيليسكوب كما يلي:

• وحدة التشغيل Power
  • يوجد في هذا الجزء مفتاح التحكم الخاص بإضاءة الشاشة وزر التشغيل.
  • وكذلك يوجد مفتاح التحكم الخاص بوضوح الصورة.
• الجزء الأفقي
  • يحتوي على المفتاح الخاص بوضع الصورة الذي تتم بواسطته تحريك الإشارة يمينًا ويسارًا.
  • وكذلك يحتوي على مفتاح معيار الزمن.
• الجزء العمودي Vertical وهو الجزء المتحكم في إشارات الشاشة.
• الشاشة Screen
  • يوجد بها محور عمودي مسؤول عن الجهد ويحتوي على ثمان مربعات كل منها بطول 1 سنتيمتر.
  • ومحور أفقي متمثل في الزمن ويحتوي على عشرة مربعات كل منها بطول 1 سنتيمتر.
• دائرة الإطلاق Trigger والتي تعمل على وضوح وثبات الصورة.
• المداخل Inputs حيث يحتوي الجهاز على ثلاثة مداخل:
• مدخل القناة الأولى ويساعد في إدخال الموجة المراد مشاهدتها في القناة الأولى.
• مدخل القناة الثانية.
• مدخل اختبار القطع الإلكترونية.

مبدأ عمل جهاز الأوسيلوسكوب قائم على معرفة الإشارات الموجودة في نقاط متعددة من الدائرة؛ وبالتالي يمكن معرفة الأجزاء التي تعمل بشكل صحيح، والأجزاء المعطلة أو التي يوجد بها خلل.
